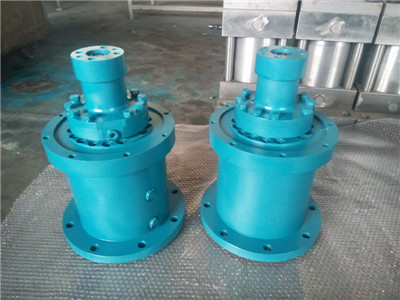

對于壓力較高、缸壁較厚和缸徑較大（φ63mm～φ320mm）的液壓缸，其端蓋與缸筒采用內卡鍵式聯結的結構，具有重量輕、外形尺寸小、加工簡單和拆裝方便等優點。如檢修活塞更換密封、維修導套等十分方便，同時，端蓋具有徑向浮動的特點，使活塞桿不易產生卡緊現象。

1、結構設計

采用彈性擋圈2防止端蓋向缸筒里面移動；而圖b是采用壓環2和螺釘4防止端蓋向缸筒里面移動。結構適合于速度比較低（即活塞桿直徑比較?。┑囊簤焊?。這種結構在缸筒內徑和壓環外徑呈階梯形狀，通過控制其與缸體高度方向的相關尺寸公差，使壓環以軸肩支承在缸體上，依靠預緊螺栓4拉緊缸蓋，確保在液壓缸無負載時就使卡鍵與鍵槽在承載側靠合，消除配合間隙并形成預壓，從而將端蓋1、壓環2、卡鍵3和缸體5組成一個有機的整體。

2、卡鍵的設計與安裝

2.1 卡鍵結構參數的確定原則

液壓缸活塞腔在壓力油作用下，液油壓力作用在缸蓋上并通過卡鍵傳到缸筒的缸壁。因此，卡鍵受到擠壓力和剪切力的作用，同時對卡鍵產生一扭矩從而使卡鍵產生扭轉變形。卡鍵的扭轉變形與卡鍵的結構參數h(卡鍵的截面高度)、d(卡鍵內徑)、d2（卡鍵外徑）有關。所以應根據以上兩面的諸多因素，綜合考慮合理設計?？ㄦI高度h大小是影響卡鍵的抗扭剛度、接觸應力的關鍵參數，因此，卡鍵高度h應根據卡鍵的剪切強度條件，同時也應考慮卡鍵的扭轉變形而定，故h值可適當取大些。

卡鍵外徑d2影響扭轉剛度和缸體的外徑尺寸。卡鍵內徑d1與其扭轉剛度有關。一般情況下，應使卡鍵截面中心同缸體內徑一致。

2.2 卡鍵的安裝

卡鍵加工成圓環形后，以120°剖切三等份。裝配時首先將缸蓋放入缸筒內，可稍向里多推進一些，再分別將呈三等份的卡鍵置入缸筒的環形鍵槽內，然后將缸蓋輕輕向外拉出直至靠全卡鍵下側面為止。好后安裝壓環（或套環），并用螺栓緊固。
